에어컨필터로 공기청정기 만들기 (탁상용 공기청정기 납땜용)

'자동차 에어컨필터로 공기청정기 만들기'

며칠 전에 차량용 에어컨 필터로 공기청정기를 만들었다. 책상용이다.

용도는 DIY 하면서 납땜을 하기 때문에 그 연기가 몸에 좋지 않기 때문에 청정기를 만들었다.

조금만 납땜하다 보면 방안에 온통 그 냄새가 진동을 한다. 그 새 마눌님께서 들어오면

무슨 냄새야~! 애들 들어오면 어떡하려고~! 몸에도 안 좋다고 그만하라고 난리 부루스다.

그래도 나의 취미생활은 그만둘 수 없기 때문에 탁상용 청정기를 만들어보기로 했다.

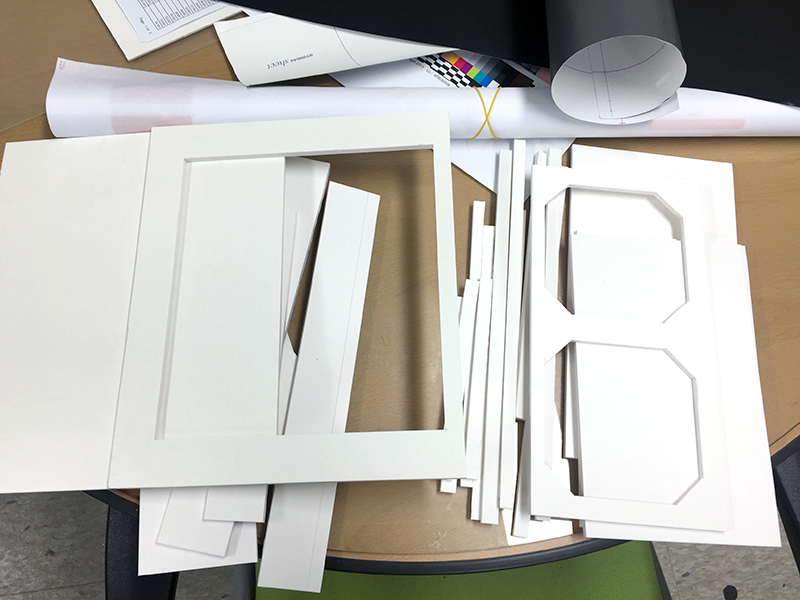

회사에서 쓰다버린 포멕스5T 짜두리로 칼로 재단

일단 회사에서 쓰다 남은 포멕스 5mm로 칼로 재단했다.

그전에 일러스트에서 도면을 대충 그린 후 위치를 잡아놓고 칼로 재단했다.

3mm로 해도 될 듯했는데. 5mm 두께라 자르기가 무척 힘들었다. ㅋ

조립사진

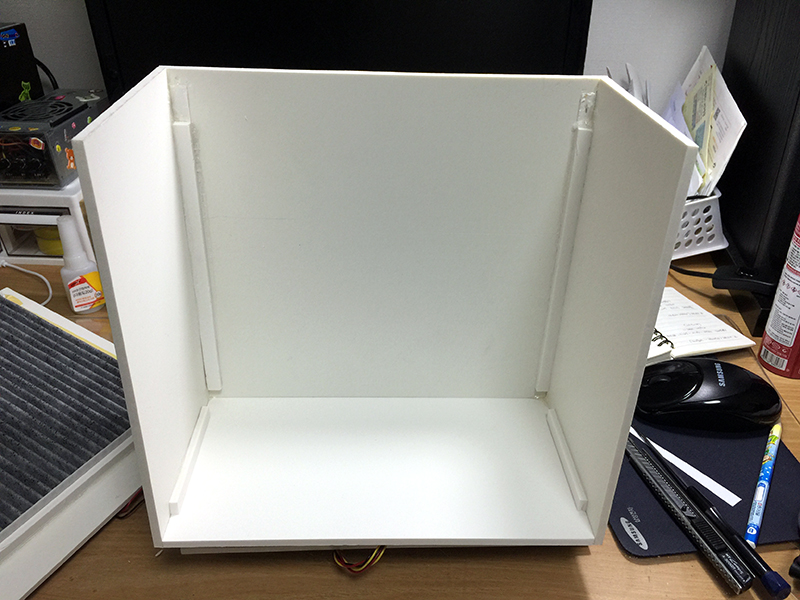

그리고 위치 잡아보고 순간접착제로 조립.

가장자리에 남은 포멕스로 덧대어서 더 튼튼하게 했다.

순간접착제와 포멕스는 찰떡궁합인 듯~ 잘 떨어지지 않는다.

(포멕스를 살며시 녹이면서 붙는 듯)

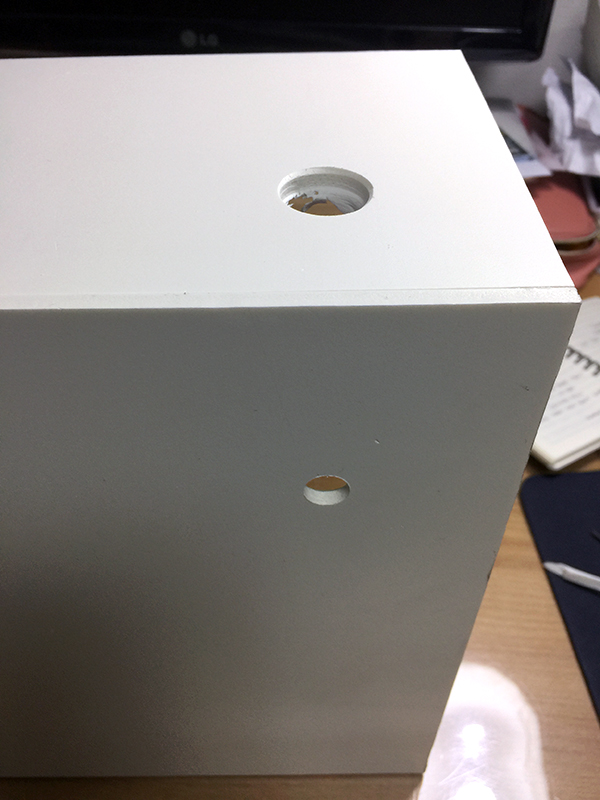

DC잭과 스위치 들어갈 구멍

그다음에 스위치와 전원 입력할 DC잭을 스텝 드릴로 뚫는다.

확실히 포멕스가 연질이라 두꺼워도 잘 뚫린다... 하이 박스와는 넘사벽이다. ㅋㅋ

상단 공기 흡입팬

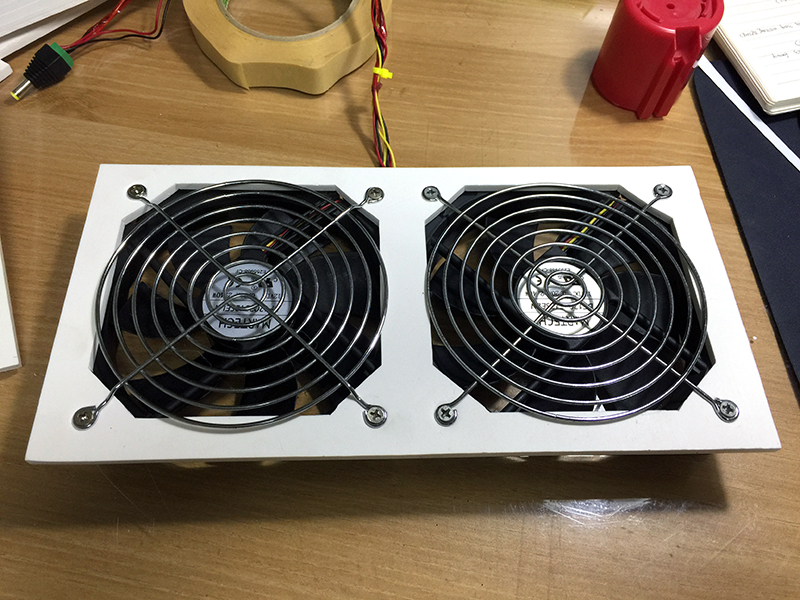

120mm짜리 공기흡입 팬 두 개 달았다.

집에 남아있던, 그리고 고장 났던 PC 파워에서 적출해서 두 개를 달아놓으니 딱이다.

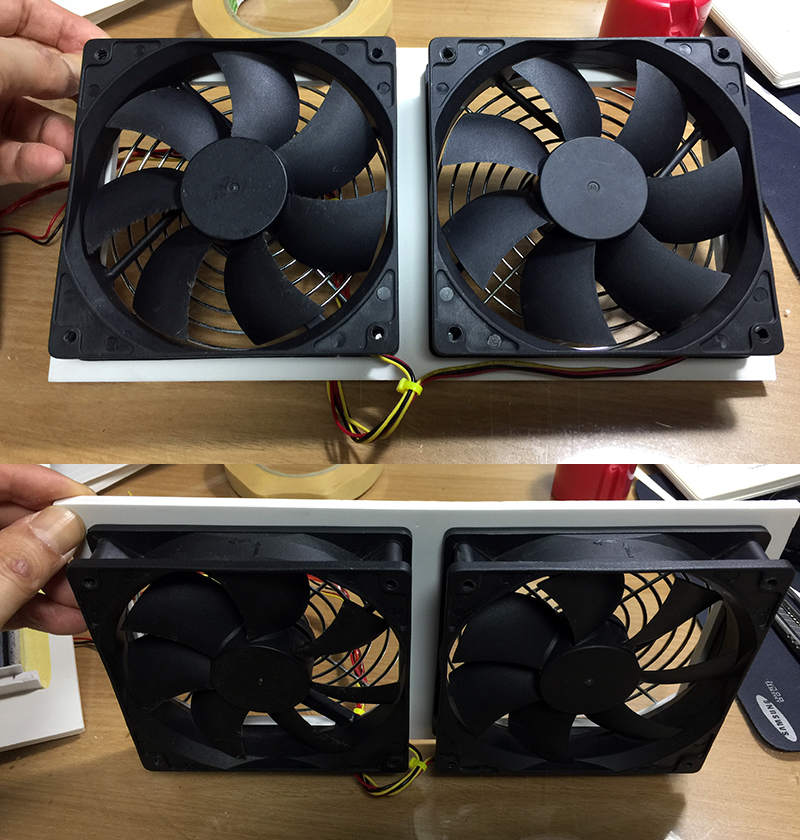

팬 부분 부착

팬의 두께가 25mm 이기 때문에 그 공간을 염두에 두고 작업해야 한다.

케이블도 한묶음으로 묶어놓고..

차량용 에어필터

필터는 차량용 에어컨 필터를 사용했다.

어느 쇼핑몰에서 구입했는데 착한 가격에 2개가 온다. 한 개는 차로 또 남은 한 개로 청정기로 ㅋ

제일 중요한 부분은 저 틈새로 공기가 안 새게 하는 것.

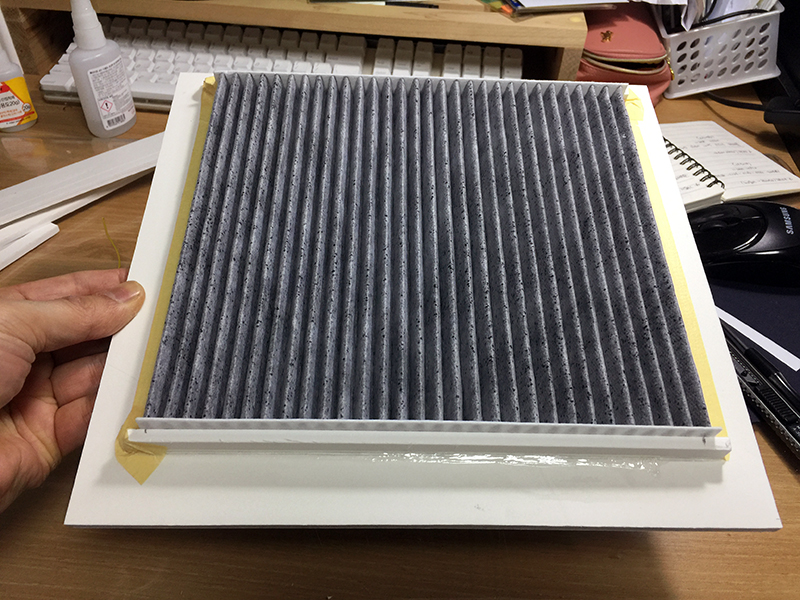

일단 필터 사이즈에 딱 맞게 조금 타이트하게 포멕스 잘라서 순간으로 붙이고, 측면은 얇은

플라스틱으로 테이프로 고정해서 끼웠고 더 확실하게 하기 위에 종이테이프로 조금 더 발라주었다.

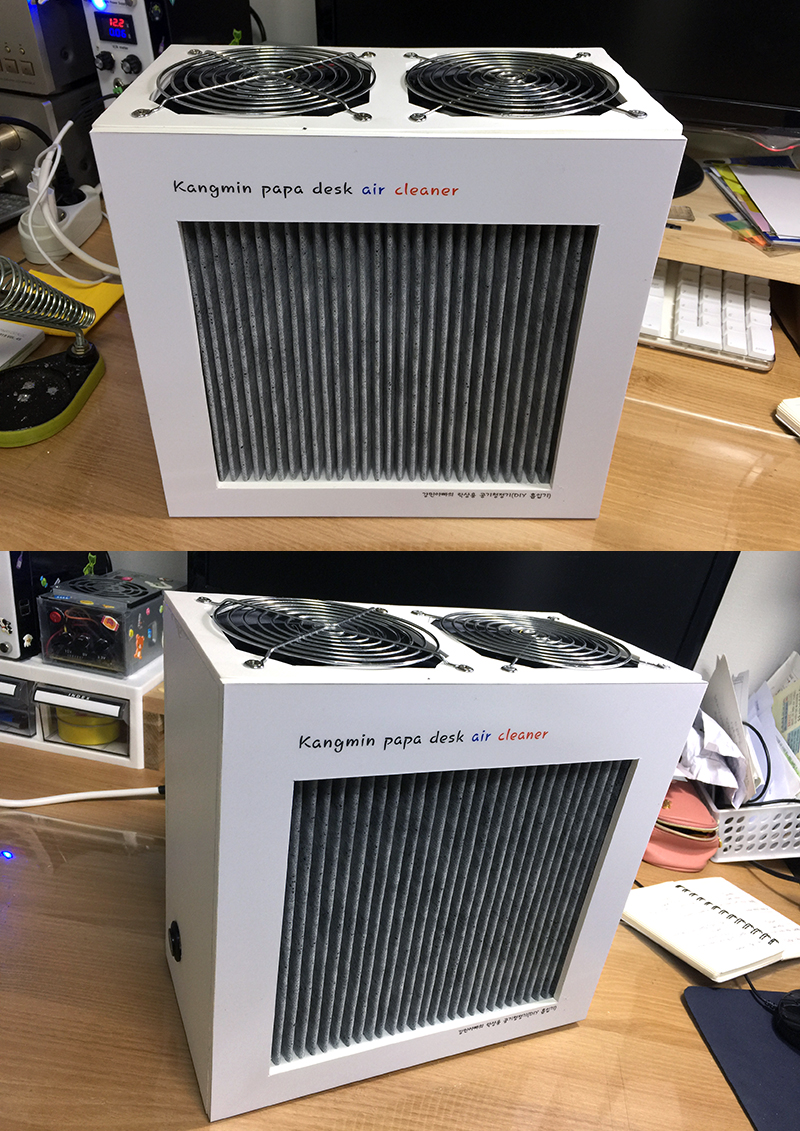

공기청정기 완성사진

짠~ 드디어 완성~! 전면은 프린팅 해서 붙였다.

의외로 구조가 간단하다. 공기청정기 구조가 원래 저렇게 간단한 구조인가? 흠...

암튼 탁상용 청정기치곤 잘 돌아간다. 굳이다.

덩치를 줄이려고 상단 팬 두 개를 뒤쪽으로 하려고 했으나 대류현상을 일으켜야 해서 상단으로

빼는 바람에 깊이가 커져서 덩치가 커져버렸다. 뭐 그래도 안정감이 있어지니 괜찮다.

일단 책상 위에 올려놓고, 납땜할 때 연기 흡입용 청정기로 쓸 생각이다.

의외로 연기를 잘 빨아들이고, 상단으로는 그 납땜 연기 냄새가 하나도 안 난다.

마눌님 왈~ " 오~ 좋아 보이네~" 한다.

이제 내 인생에 납땜 연기는 없다.ㅋ

사용재료 : 120mm 팬과 그릴 2ea(컴퓨터 파워에서 적출), 차량용 에어컨 필터 1ea, 5mm두께 포멕스,

DC잭, led스위치, 순간접착제, 종이테이프

마지막으로 작동 영상이다.(12V로 돌리느라 소음이 좀 난다)

탁상용 공기청정기 작동 영상 및 소음
