파워서플라이 개조하기 3번째 DIY 2탄~ (LTC3780이용)

파워서플라이 3번째 만들기~

지난번 포멕스로 케이스 만들기 1탄에 이어 좌충우돌 2탄이다.

이번엔 내용물 포함해서 최종 완성본이다.

PC 파워서플라이와 자동 승강압 모듈인 LTC3780, 그리고 150W 승압 모듈을 이용해서

시행착오 끝에 결국 만들긴 했는데, 중간중간 애로사항이 많았음에도 불구하고 완성하기에

너무 질질 시간만 끄는것 같아서~ 일단 만들어놓고 쓰면서 보완해 가기로 했다.

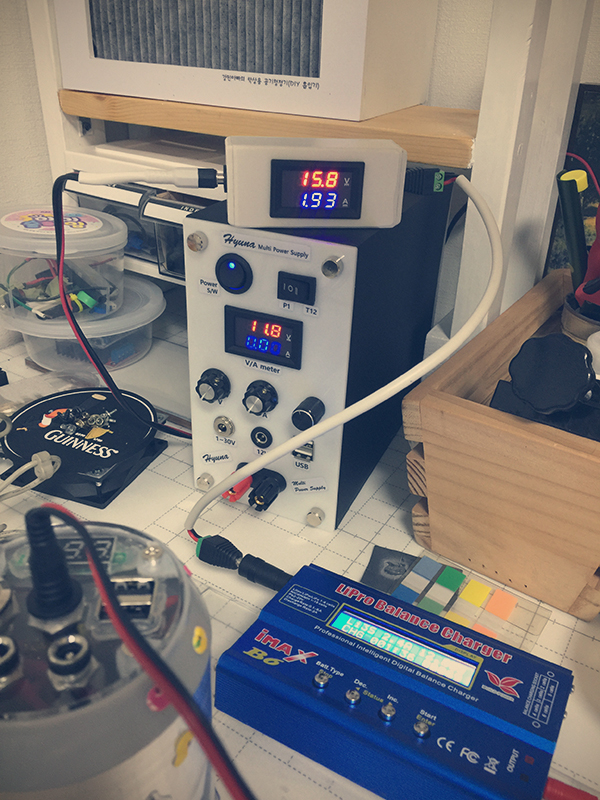

파워서플라이 최종본이미지

최종본 이미지다.

다 만들고 난 후의 뿌듯함이란 이루 말할 수가 없다.

이래서 DIY를 하는 것이다. ㅎ

부품을 주문하고 오기 전에 포멕스로 케이스를 만들어 놓았고 (지난 케이스 만들기로 페이지로 이동)

PC용 파워로 가변 파워서플라이를 만들어보자~! 케이스 만들기~! 1편

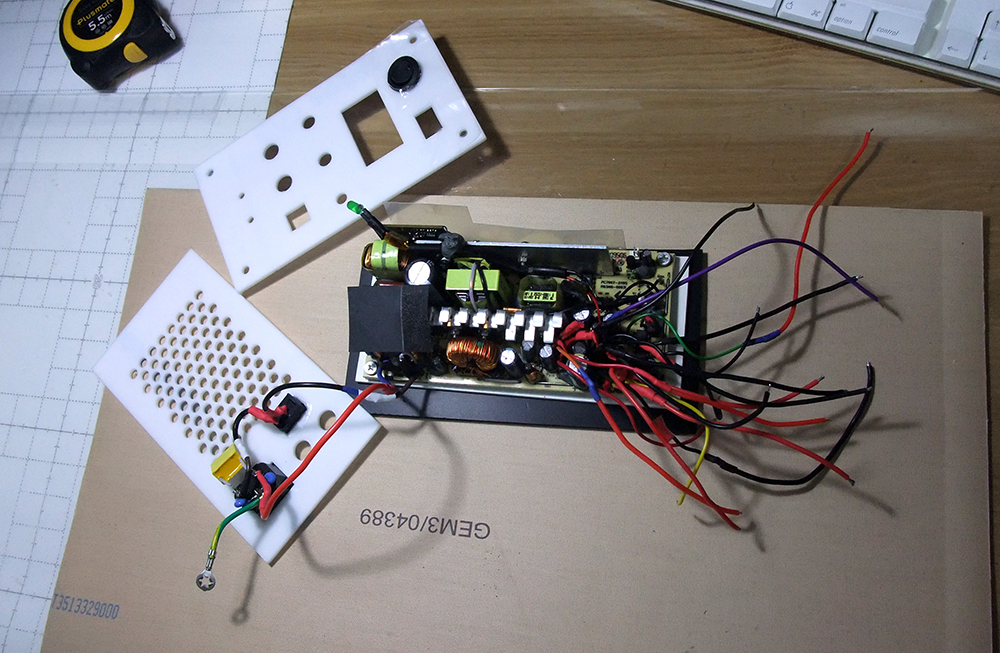

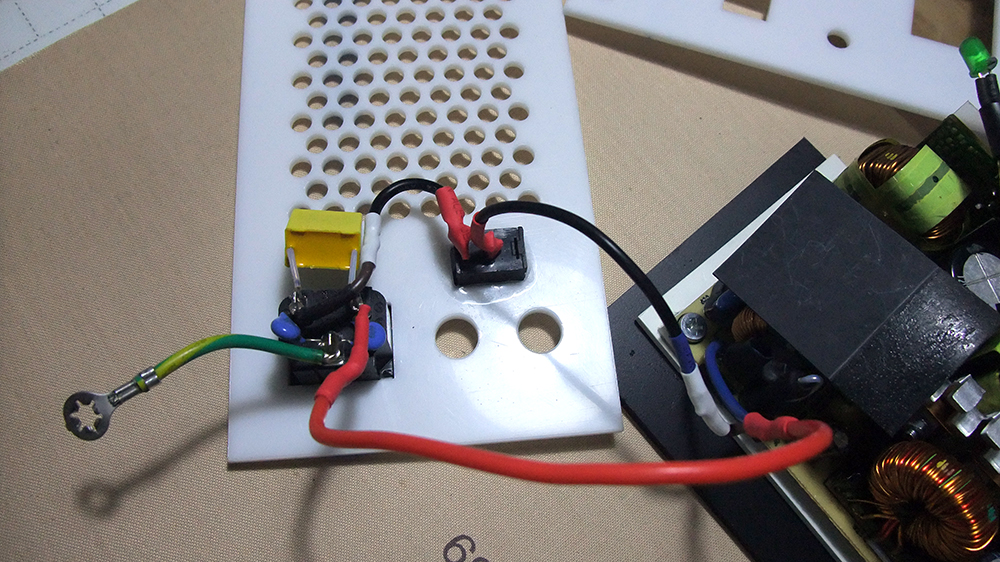

후면 AC삽입부 스위치부터 하나하나씩 만들기 시작했다.

회사에서 퇴근하고 씻고 밥 먹고 애들 다 자고 난 후 조용한 시간에 한 두시깐씩 만들었다.

예전부터 느낀거지만 스위치 하나 다는데도 말이 쉽지 초보로서는 그리 쉬운 게 아니다. ㅎ

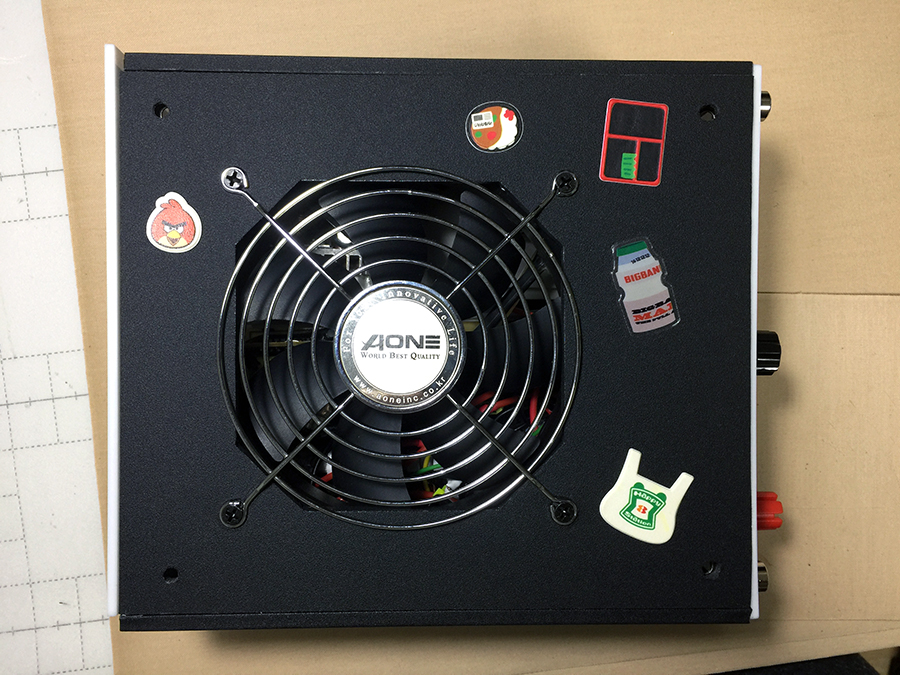

케이스 측면부 그릴도 기존 검은색 그릴에서 크롬틱한걸로 바꿨다. Aone 로고는 무시 ㅋ

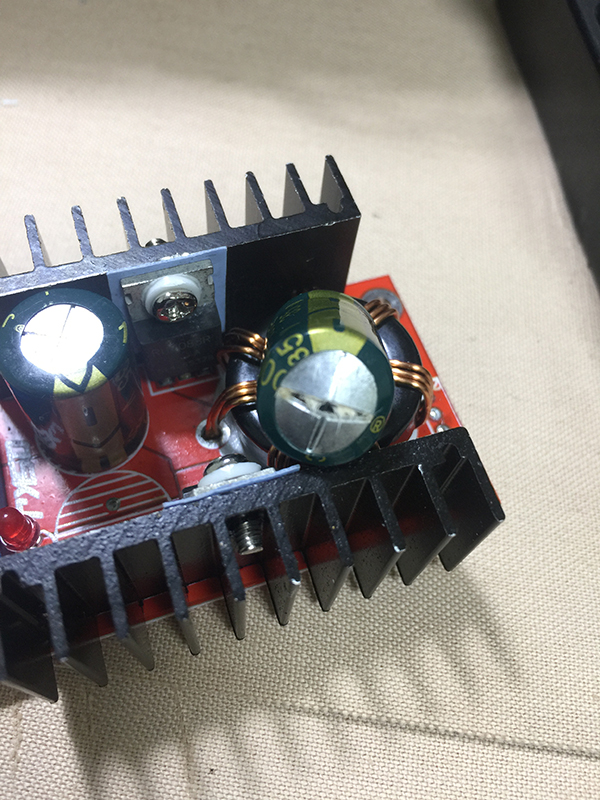

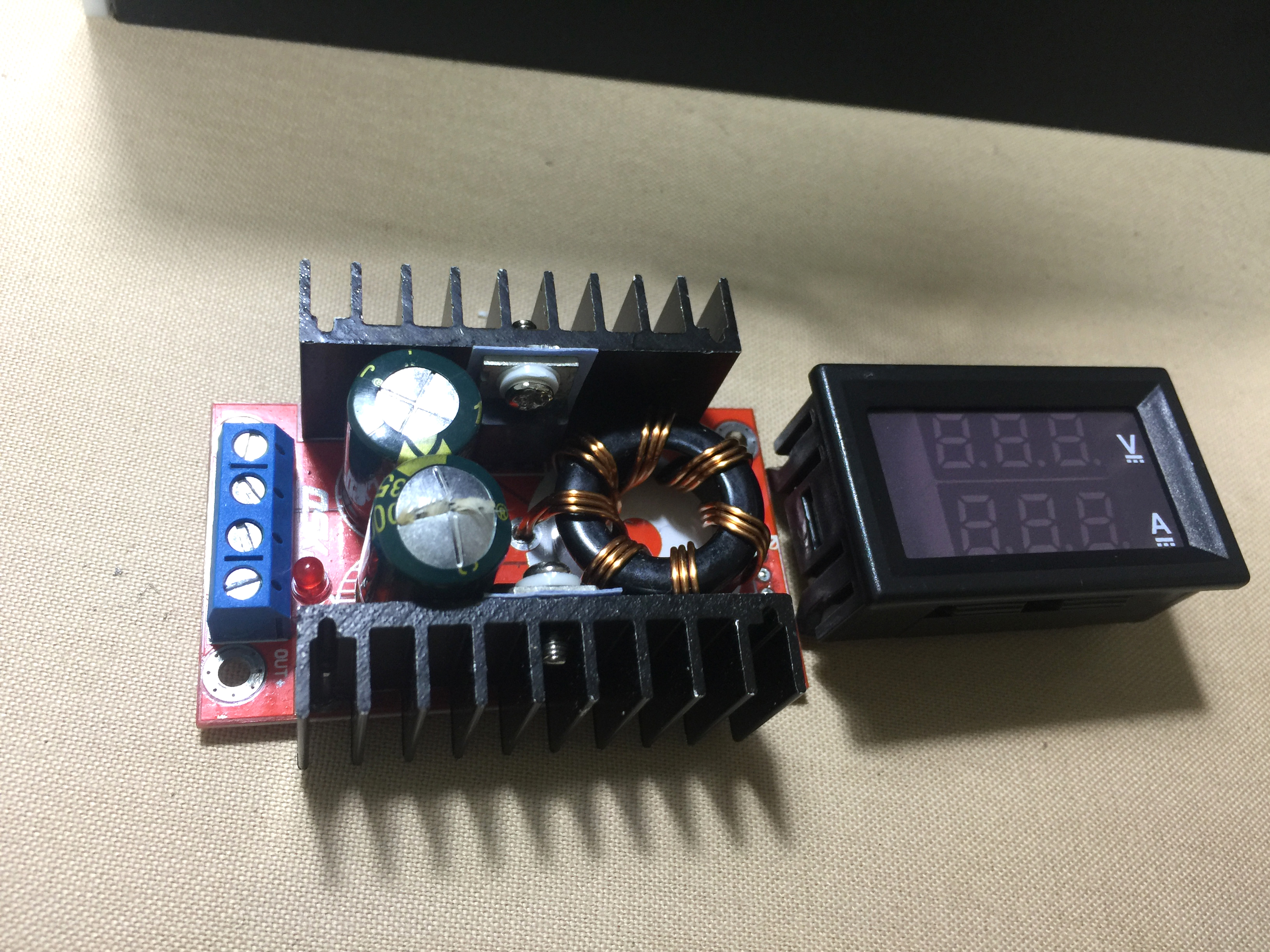

T12 인두기 전용 승압회로도 위치 잡아놓고, 그전에 테스트

그러다가 빵 콘덴서도 태워먹고, ㅋ 소리가 완전 딱총 소리~ 정말 깜짝 놀라여서 얼른 끄고

검색을 해보니 이것이 바로 그 유명한 기본 가변저항 떼고 볼륨 식가 변으로 달았을 때 납땜이 잘못되거나

단락 되거나 쇼팅이 되면 전압이 갑자기 40V를 넘어가면서 빵~하고 터지면서 눈이 내린다는... 이야기가 있다.

암튼 터지는 바람에 연결되어 있는 VA메타도 덩달아 훌러덩 날려먹었다.

그래서 앞으로는 가변저항 부분은 항상 조심조심~!

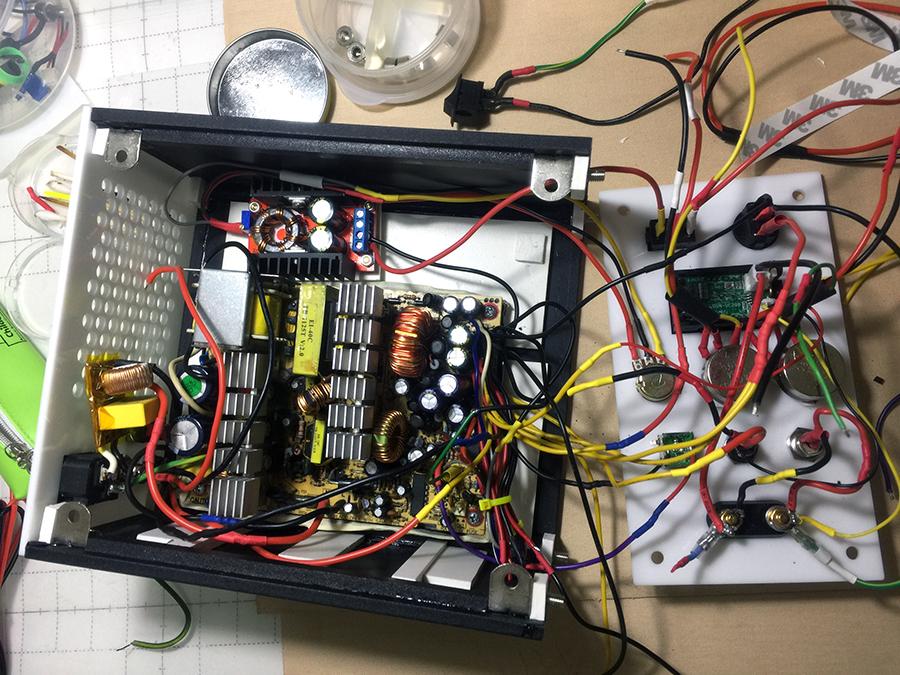

암튼 다시 부품을 주문하고 이리저리 선들을 연결~ 나름 케이스도 여유 있게 크게 했는데도 불구하고

선들이 저리 엉키고 설켜 있으니 공간이 부족하다..

이 상태에서 나머지 부품 LTC3780이 오기까지 대기하면서 테스트~

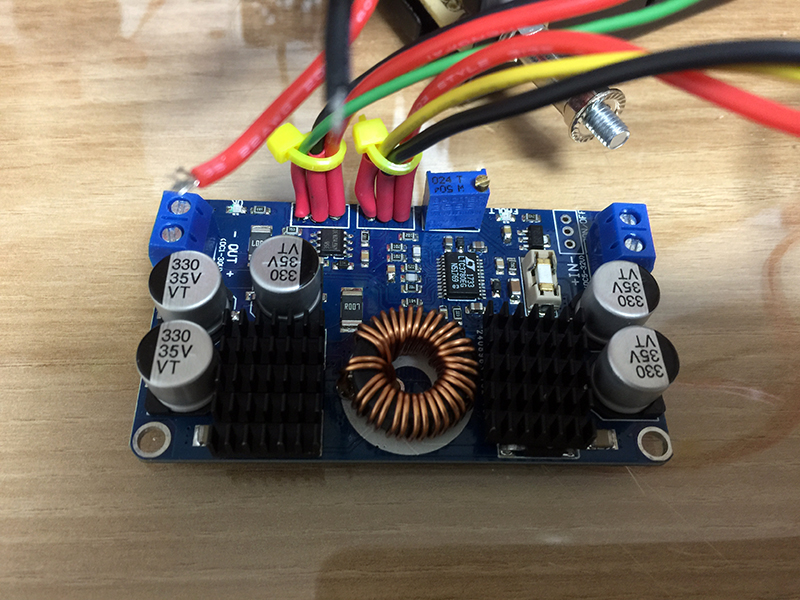

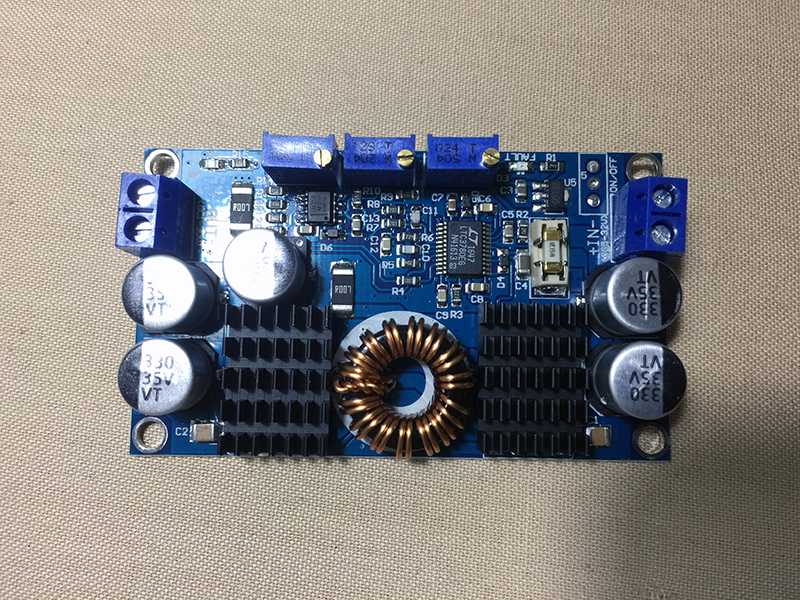

드디어 자동 승강압 모듈 LTC3780이 오셨다.

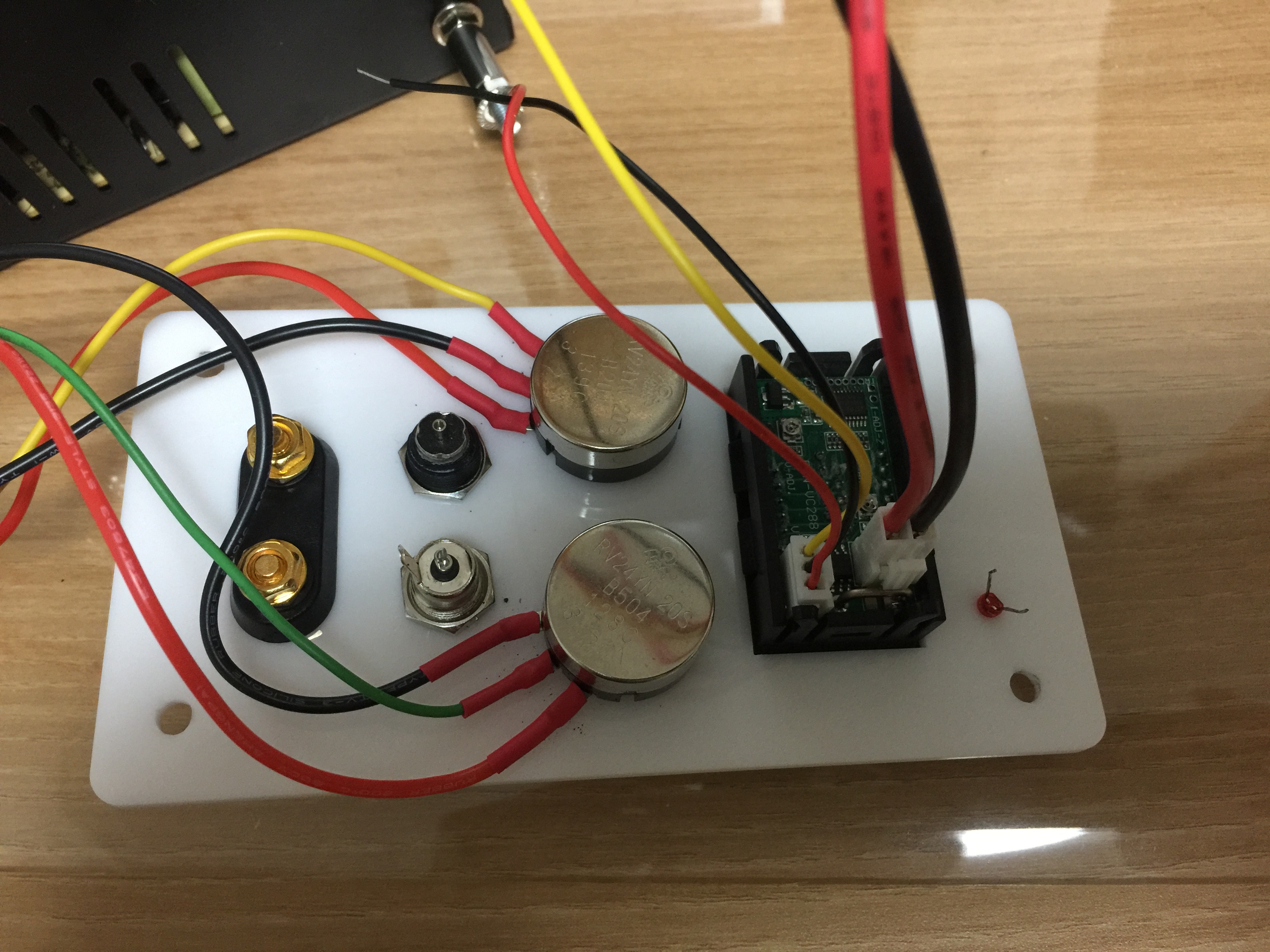

이미지처럼 CV, CC 가변저항 부분을 떼고 선을 연결했다.(찍어놓은 사진이 없어서 기존 사진으로 대체)

왼쪽부터 3번 2번 1번 순이다. (녹색선이 3번, 검정선이 2번, 빨간선이1번이다. 두 번째 것은 노란색이 3번)

사진처럼 볼륨 식가 변 저항 뒷면에 번호가 적혀있으니 같은 번호로 연결하면 되겠다.( 이사진도 기존 사진 참고)

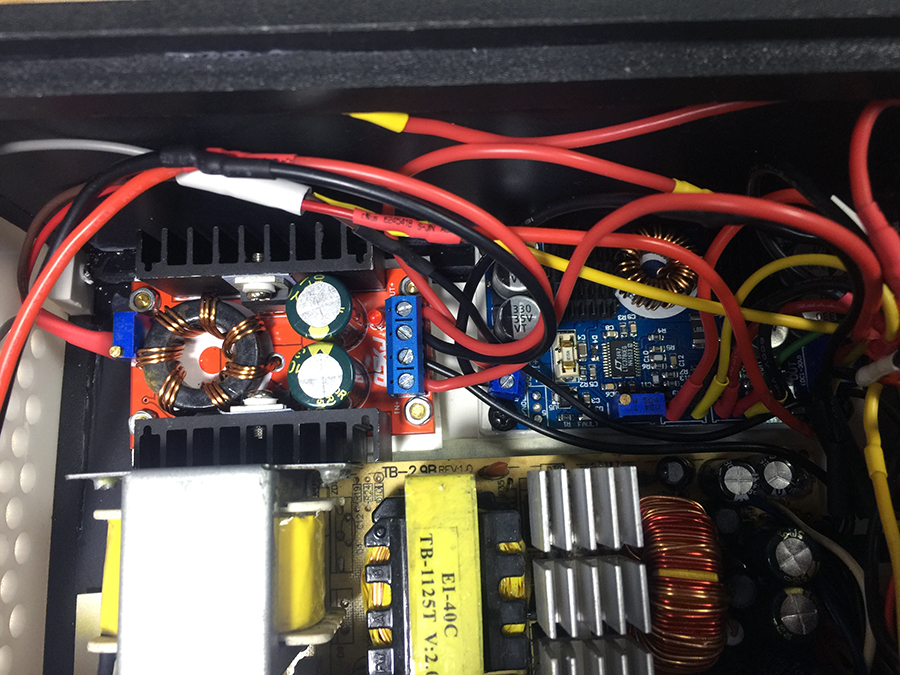

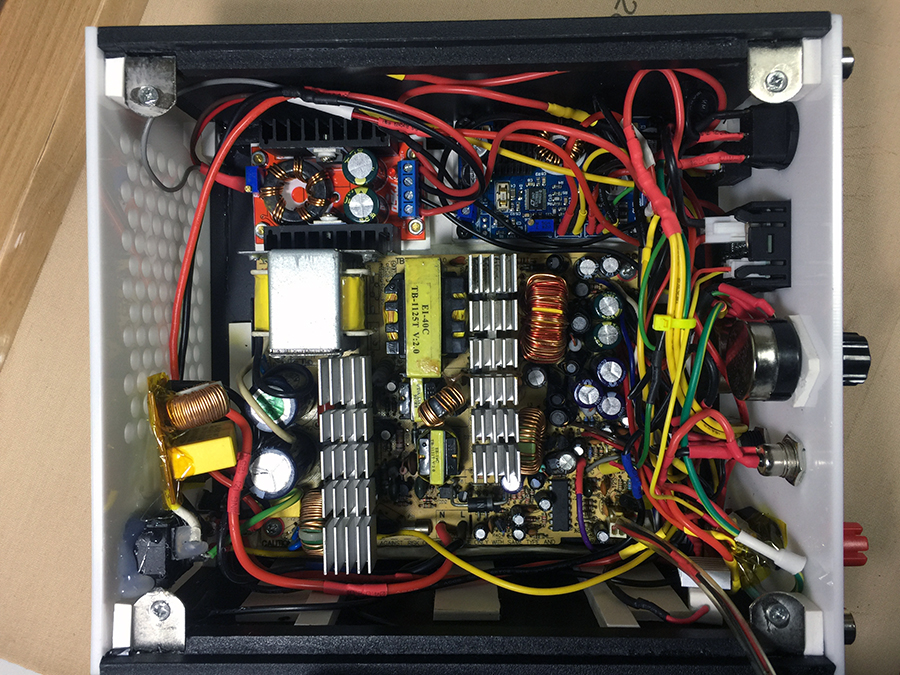

테스트 후 케이스 안에 삽입~!

역시나 선들이 많아서 공간이 영~ㅋㅋ 아무리 이리저리 잘 구부러지는 실리콘 케이블이라고 해도 역시나 좁다.

다음부턴 케이블에도 더 신경 써야 할 부분이다.

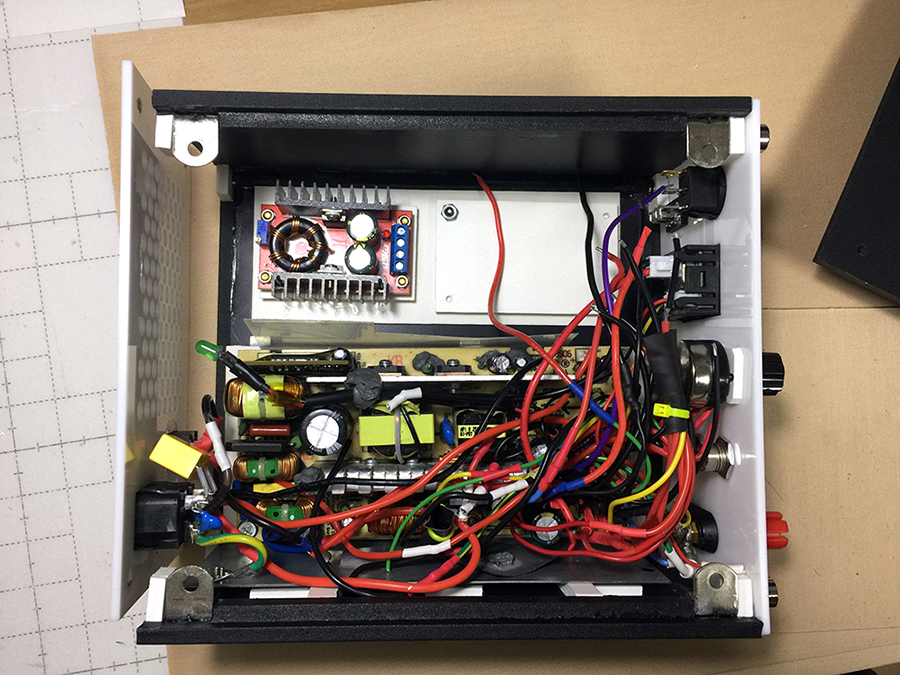

저렇게 최종적으로 장착~

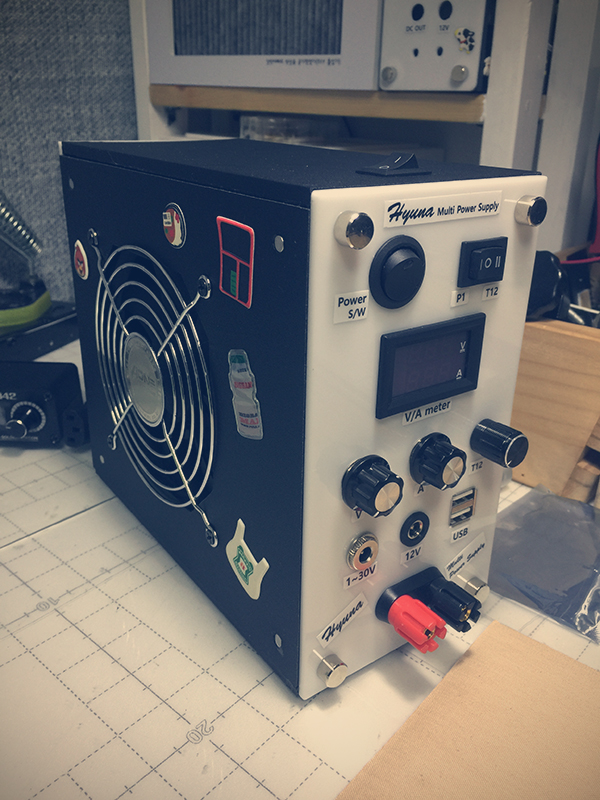

짠~ㅋ 스티커가 조금 덕지덕지가 되었지만 외형만은 나름 봐줄 만하다.

후면에 AC스위치, 그리고 상단 꼭대기에 메인 스위치, 전면 상당 왼쪽엔 3780 스위치,

그 오른쪽엔 T12인두기용 승압 모듈 스위치다. 조심조심하려고 쓸데없이 스위치를 많이 달았다.ㅎ

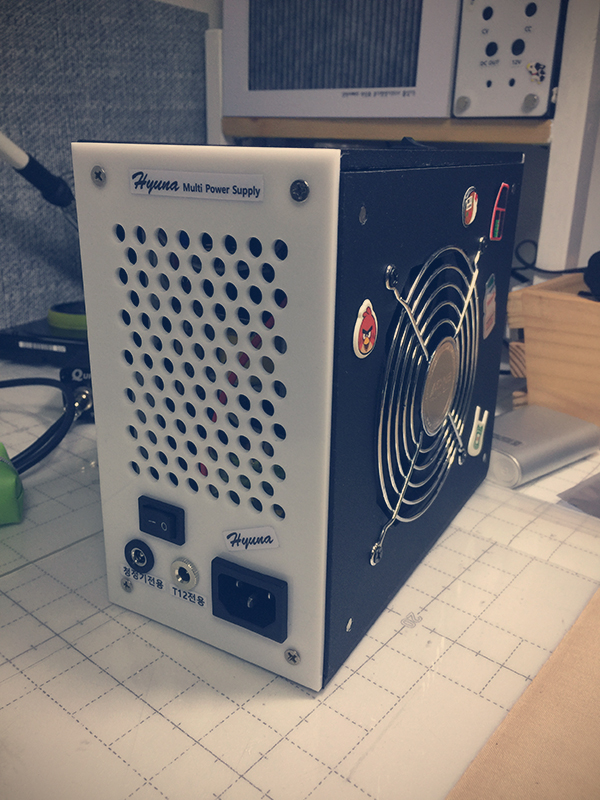

완성 후 후면 사진.

납땝연기흡입용 전용 잭, 그 옆에 T12인두기 전용 잭이다.

쫜~~!

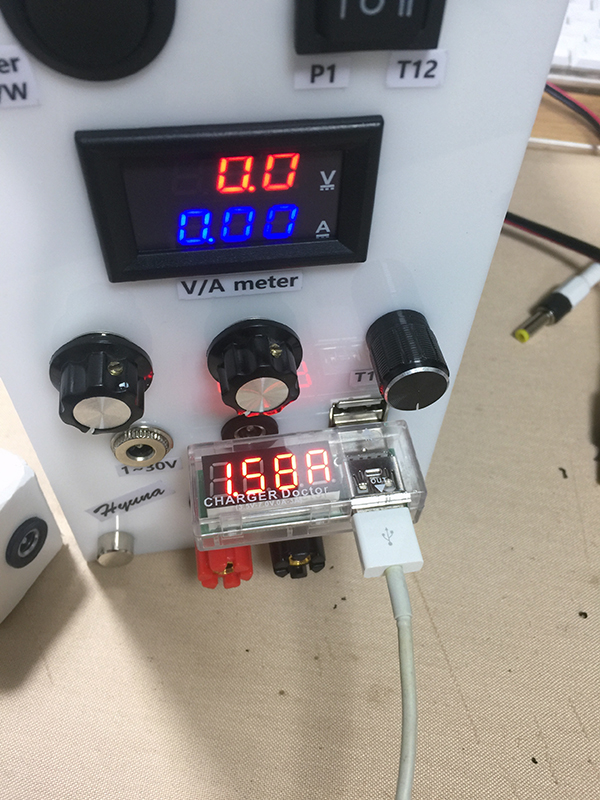

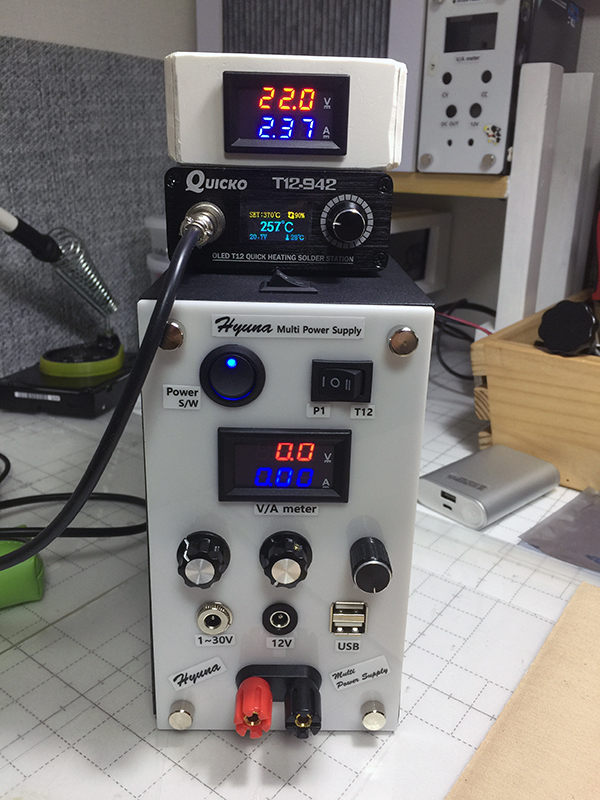

전면부 전원 투입~!

USB 부분은 상시 전원 이용했고 자동인식 회로를 달았다.

아이폰을 꽂으면 아이폰으로 인식해서 충전하고, 안드로이드폰은 그 폰대로 인식해서 충전 전류를 투입해준다.

만능충전기  imax B6이 까지 한 개의 파워서플라이로 다 이용 가능하게 했다.

이로써 가변형 파워서플라이 최종으로 완성했다.

<마지막으로 주 DIY 재료>

안 쓰는 PC 파워서플라이, LTC3780, 150W 승압 모듈, 원형 스위치(20mm), 3단 스위치,

VA메타, 가변저항(B504, B204, 100k), 가변 노브(3ea), 고전류 DC잭(2ea), 일반 DC잭(2ea)

자동인식 USB2구, 바나나 단자(기존 거 이용), 실리콘선(18 awg), 포멕스 5T, 아크릴 3T

끝으로 작동 영상~ㅎ

PS.

PC컴 파워라 그런지 전압이 약간 불안정~ 해당 전류를 다 못 뽑아주는 느낌~

그래서 전압이 안정되게 하려면 파워의 회색선과 5V적색선을 쇼트해줘야 한다.

그나마 조금 안정된 듯한데. 그래도 뭔가 2% 부족하다.

뭐 이런 건 차차 쓰면서 연구를 해봐야겠다.

나중에는 일반산업용 20A짜리로 달아버릴 수도 ㅋㅋ
